志昇制造半导体烤箱工艺流程
发布日期：2026/2/2 10:34:46 浏览次数：98

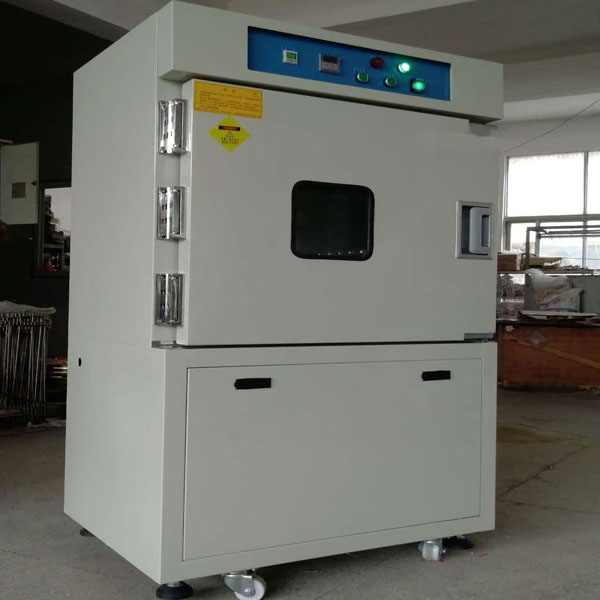

志昇半导体烤箱制造流程始于精密设计阶段，工程师使用CAD软件模拟热场分布，优化腔体结构确保温度均匀性达±0.5°C。接着进入材料制备，选用高纯度石英和陶瓷组件，经激光切割与等离子清洗去除杂质，提升耐高温性能。组装环节在无尘车间进行，机械臂精准安装加热元件和传感器，集成智能控制系统支持实时监控。
测试阶段包括真空密封检测和热循环试验，模拟半导体晶圆处理环境，验证烤箱在1200°C下的稳定性与能效。最后，每台设备经过72小时老化测试，确保零故障交付。
志昇创新采用AI算法优化工艺，减少能耗20%，为芯片制造提供可靠保障。整个流程耗时两周，融合自动化和人工质检，实现高效、环保的精密制造，满足高端半导体产业需求。
半导体烤箱台资著名企业：台湾志昇、台湾群翊工业、台湾科峤工业、台湾真平等。
半导体烤箱内地企业：奥凯、正凯、鑫金晖科技、冠顶、三英、心舟、心海等。
