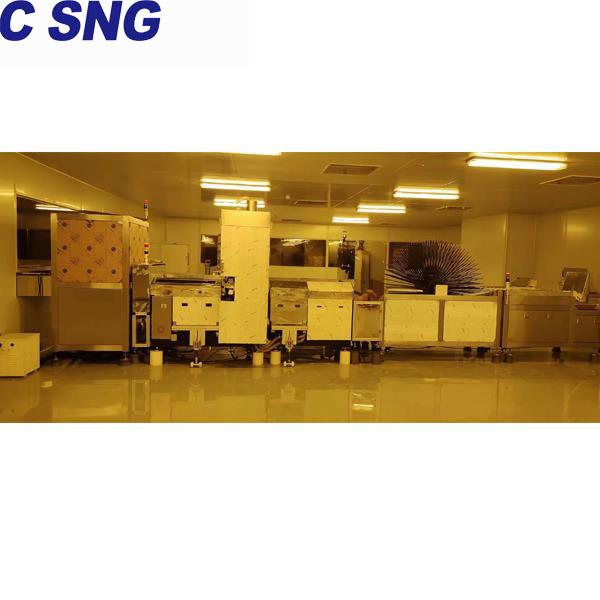

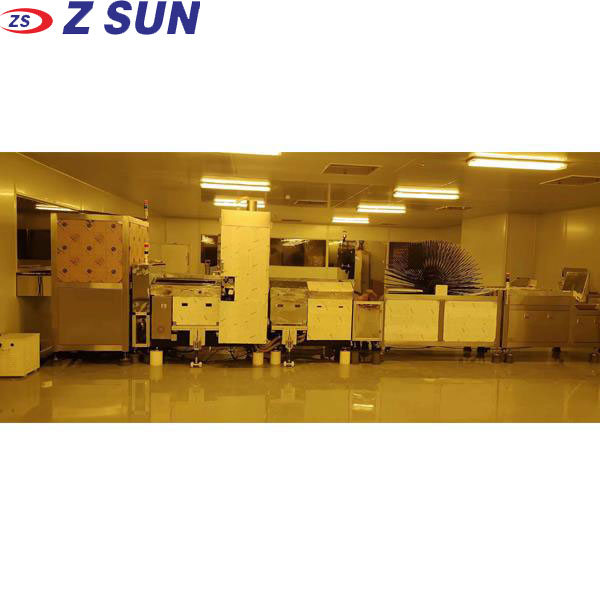

全自动贴膜机

全自动贴膜机设备参数

项次

项目

规格

1

适用范围

PCB、FPC、玻璃等行业全自动贴膜

2

电源

3-phase 380v 50/60HZ 12KW

3

机台尺寸

2759(L)*1410(W)*1885(H)mm(标准机型尺寸，可根据客户场地可调)

4

传送高度

入料高度 1050mm士50

5

机台方向

左到右;右到左(可选)

长度:300-900mm

6

PCB 尺寸

宽度:300-760 mm

厚度窬艟狠鱒泜脱0.1-6mm

滚轮:不锈钢，研磨抛光

7

进料段

结构:移动式，方便 D/F更换

整板:步进控制,雨段整板结构，实现局部靠边调整

滚轮 :胶轮，更有效保护干膜保护层

8

出料段

滚轮 :胶轮，更有效保护干膜保护层

结构:移动式，方便清洁，更换干膜

9

压膜精度

前留铜:1~49.9mm

后留铜:1~12.9mm

留铜精度:前后士 1.0mm;左右士 0.5mm

10

压膜段

热乐轮:中 90mm*800[,包胶厚度 1.5-3.0mm，电/220v 2.0KW

外层板，孔径、槽孔、异形孔 s:4.0mm 压轮硬度 65-72邵氏度，厚度 1.5-2.5mm

外层板，孔径、槽扎、异形孔>1.0mm 压轮健度 55-65邵氏

度,厚度 3.0-5.0mm

乐膜速庭: 1~4M/min，可调

热匹膜轮温度范围:50-120c，加热方式:电阻式三段加热

MAX:150C(超温 130C以上使用，不保压轮寿命)

温度均匀性 +3.5C(空载)(有效长度 760mm 以内)

温度控制器:温度模块、PIDSSR控制

操作方式:彩色触摸屏

干膜装置:活动式

压膜压力:气缸控制 3.0-4.5 KG/cm2

真空吸盛:六段操作宽度议定

真空吸盘鲍:250 mm(10in)(于)/330 mm(13 in)/430mm(16.9in)

530mm(20.9in)/630mm(24.8in)/760mm{29.9in)六段分割

11

气源

空压消耗: 15L/min;接管: 1/4"快速接头

排气:9.5m3/min;150mm

12

其它特点

1.入板段实现居中整体调整

2.非接触式红外感应，三段加热

3.压膜轮温度智能化线性温差控制

4.入料自动检测 PCB 厚度，贴膜防卷装置

5.斜齿传动，步进式对中，步进移载压板装置

6.机台外观不锈钢,楼台透明化管理

7.压膜轮外径中 90mm,更有效提高压膜附着力及压辘压力均匀度

13

输送速度

4.0m/min

贴膜时间:1.0s

板间距:50-80mm

14

按不同尺寸理论计算数值

1:760L(30inch)240 片/小时(满 60 分钟计算)

2:640L(25inch)300 片/小小时(满 60 分钟计算)

3:500L(20inch)330 片/小时(满 60 分钟计算)

4:400L(16inch)360 片/小时(满 60 分钟计算)

5:330L(13inch)450 片/小时(满 60 分钟计算)
